根基營造以Autodesk BIM首創建照E-Checking案例 打造營造業創新里程碑

根基營造以Autodesk BIM首創建照E-Checking案例 打造營造業創新里程碑


根基營造去年於運動中心的建案首度運用BIM模型檢測進行建築建照電腦輔助審查,包含綠化面積、建築面積、居室空間規劃等項目,同時也在檢視中發現並重新調整建物樓梯高度、騎樓寬度……等建案管理問題,於建照審理時便能即時回饋而修改設計圖,避免在建造後才發現問題所造成的重工成本,再次立下臺灣營造作業之創新里程碑。

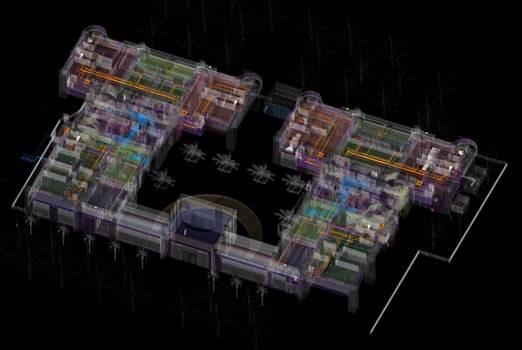

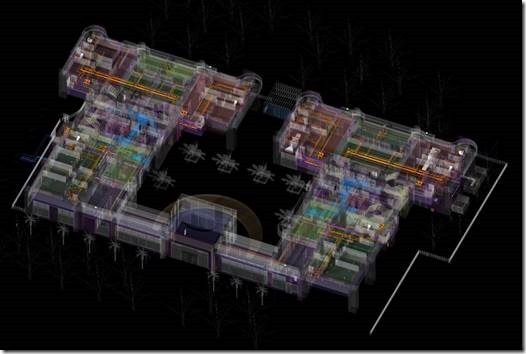

根基營造以利用BIM技術找出解決不同問題的方法為基礎,自2006年起便率先採用Autodesk Revit及Autodesk 3ds Max做為工程檢討用,2009年起大規模導入BIM建築資訊化模型解決方案,透過BIM技術完成多項創新專案。根基營造透過建造模型解決土方特殊開挖或機電配置等營造上可能遇到的問題,實現從設計、營造乃至於建築營運管理等建築生命週期管理,大幅減少營造業共同面對的耗料成本浪費,並縮短建造前檢討時間、降低重工情形。

歐特克產品整合性高 提升工作效率

根基營造於BIM技術的應用既深且廣,自設計階段的協同作業、衝突檢討、圖紙化、明細表產生等作業,施工階段更能結合專案時程、透過4D模型進行工序說明。其中包含都市更新建案中需挖除舊建築並原地建造新建築時,利用BIM與工程師解釋施工順序。此外,BIM亦協助檢討帷幕牆、外飾版或貼面磚等外牆工程,能同時兼顧施工工法與建築師思考角度,成功打造出設計圖所想要呈現的建築樣貌。

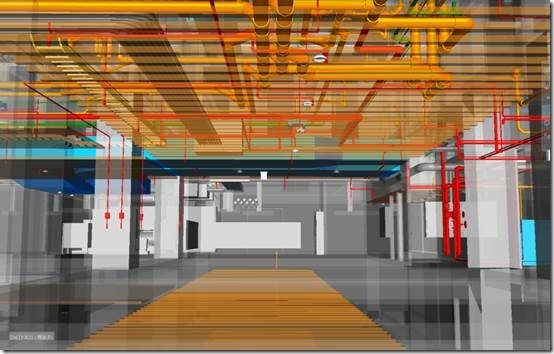

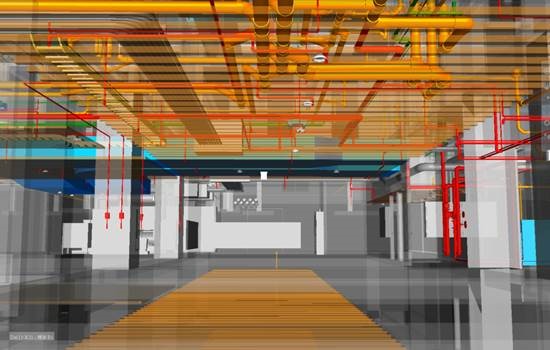

根基營造技術研發部資深協理郭可侯主任技師表示:「Autodesk軟體整合性高、各軟體間工作流程、思考模式相近,提升軟體間轉換速度。Autodesk包含兩大強項,首先,Autodesk的表現法能協助圖面清晰呈現。此外,Autodesk Building Design Suite包含Revit、Ecotect、Navisworks的龐大支援十分重要,能支持各個不同工項,並提升軟體間轉換速度。」採用BIM模型協助根基營造更清楚了解各工項進場的時間,並減少過去因浪費造成的成本,其中混凝土、模板、裝修等,其中又屬MEP(Mechanical, Electrical, & Plumbing Engineering,機械工業、電力及機電)效果最高,能協助MEP廠商加速初步規劃與細部設計的進行。

BIM技術解決問題 促進設計端與營造端溝通

根基營造技術研發部做為根基營造的技術支援單位,其中包含技師及建築師兩種不同專業的成員,以使用者需求及解決問題的角度出發,藉由BIM模型為MEP或結構等圖面使用者(施工人員),減少與繪製圖面者(設計人員)間溝通語言不同所造成的問題。「根基營造技研部自解決問題的中心思想出發,自圖面使用者需求思考圖面修改方向,供後續營造場域中負責鋼筋、水電等施工者使用。」郭可侯指出,「其中最大的挑戰在於釐清使用者需求,因此根基營造技研部包含技師與建築師各種不同角色的成員,做為橋樑打造能促進施工者了解的圖面。」為此,技術研發部除了指導成員使用軟體外,更重要的是需花超過半年以上的時間培養,使其成為能了解雙方不同思考模式,進而將其語言互相轉換的人才。例如:將建築設計圖轉換為營造用、包含材料數量等資訊的施工圖供工地使用。

BIM技術提升估算數量精確度 輔以Ecotect協助進行氣候分析 打造節能綠建築

自營造廠商角度而言,管理者需要更精確的數量,目前根基營造已能透過BIM技術估算與設計圖相同的材料數量。尤其於營造廠商訂購磁磚原料時,除了裝修期間損壞與未來修補使用以外,透過BIM技術更準確的估算系統,能降低多達20%的額外訂購量、減少浪費,並協助達成更精準的專案管理效率。郭可侯表示:「BIM技術服務的重點在於如何應用,根基營造以考量建物使用者及其需求為主,打造對應的BIM模型。Ecotect能協助設計師了解運動中心環境日照、風向,讓設計師以此提出最佳方案,減少空調耗損、打造各種球類運動的最佳配光曲線。」Revit除了能協助定義各種建材數量原則建造BIM模型,並產出報表便於控管、檢核外,也能於前期設計時便搭配BIM技術,視建物周邊腹地情形、因地制宜打造新建築。此外,根基營造亦使用BIM技術進行氣象資料分析,於實際建造前分析建物風頻、日照等,在設計階段便能提早了解相關氣候數據,便於打造環境友善的綠建築。
整體而言,BIM技術協助根基營造提早發現問題,避免實際開始建造後才發覺所造成的浪費。根基營造期許未來業界能共同定義BIM Guideline,減少學校、建築師、營造公司等各相關單位不同畫法的問題,提高各界使用BIM技術溝通的意願。
